Admissão e Escapamento na prova da ANAC: resumo e 5 questões

Q: No sistema de superalimentação do tipo turbocompressor (turbocharger), a ventoinha/turbina é acionada:

Pelos gases de escapamento do próprio motor. No turbocompressor, os gases de escape movem a turbina, que gira o compressor e sobrealimenta a admissão; o supercharger MECÂNICO é que é movido pelo eixo. ⚠️ Pegadinha de prova: turbocompressor = movido pelos GASES DE ESCAPE.

Q: O uso indevido do ar quente (carburetor heat) na admissão causa:

Perda de potência por queda da densidade do ar. Ar quente é menos denso → menos massa de ar/oxigênio por ciclo → menos potência. Por isso o ar quente é usado de forma controlada. ⚠️ Pegadinha de prova: Ar quente 'resolve gelo' mas 'rouba potência' — é sempre um trade-off.

O que cai na prova

Na prova, é tema certo em questões sobre gelo no carburador, efeito do aquecimento do carburador, diferença entre supercharger e turbocharger, função da waste gate, altitude crítica, risco de CO no aquecimento da cabine, inspeção de trincas no escapamento, bocal convergente e tipos de reversor de empuxo. Na oficina, aparece em toda inspeção de filtros, dutos, braçadeiras, juntas e flanges.

Conceito central

O motor é uma máquina de respirar: a POTÊNCIA que ele entrega depende da MASSA de ar que consegue admitir, e a segurança da operação depende de descartar os gases queimados sem vazamentos nem obstruções. A admissão conduz, filtra e (quando necessário) aquece ou comprime o ar antes dos cilindros ou do compressor. O escapamento coleta gases a centenas de graus e os conduz para fora — no motor a reação, ainda transforma essa energia em empuxo no bocal. Qualquer restrição na admissão rouba potência; qualquer vazamento no escapamento vira risco de incêndio e de envenenamento por CO.

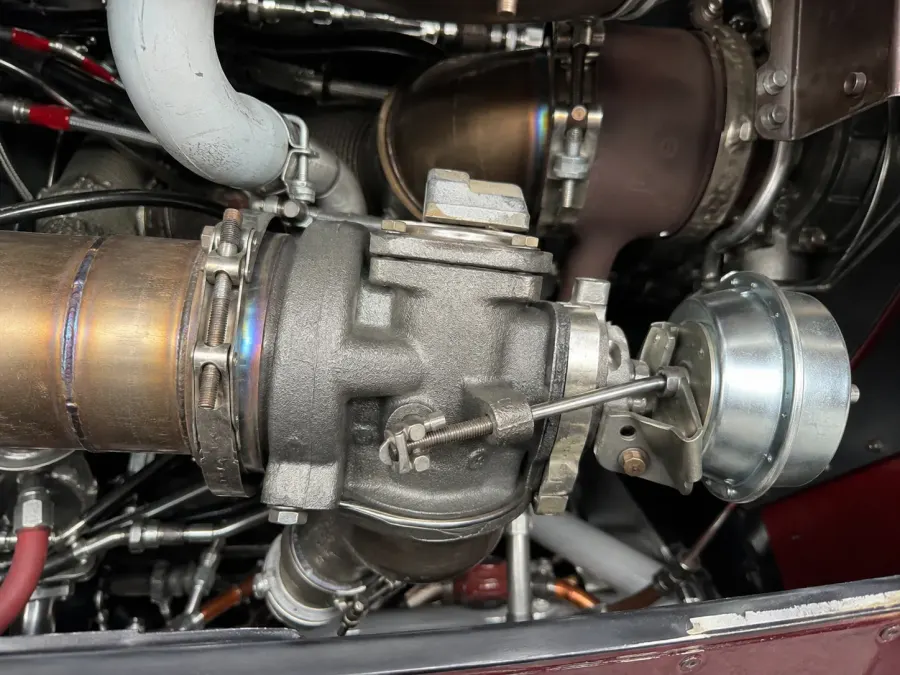

Waste gate, a válvula que desvia gases de escapamento para controlar a pressão do turbo

Na prática, na oficina

O mecânico inspeciona a admissão procurando obstrução, filtro saturado, dutos soltos e vazamento de ar falso (que empobrece a mistura), e inspeciona o escapamento procurando trinca, junta queimada, marca de fuligem (vazamento) e corrosão — antes que virem fogo em voo ou CO na cabine. Em turbina, soma-se a vigilância contra FOD na entrada e dano térmico no bocal. Limites, reparos e torques são SEMPRE os do manual do fabricante.

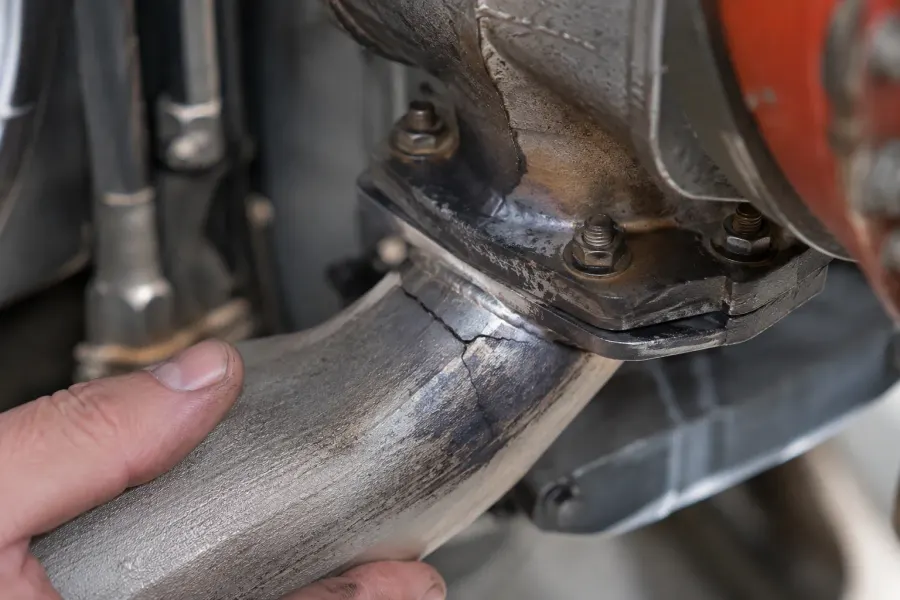

Tubo de escapamento trincado com marca de fuligem, defeito típico encontrado em inspeção

Glossário técnico

Ar alternativo (alternate air): fonte de ar de emergência que contorna o filtro/entrada principal
Aquecimento do carburador (carb heat): ar quente vindo de camisa no escapamento para derreter/prevenir gelo
Gelo de impacto: umidade visível congelando em filtro, tomadas e cotovelos da admissão
Gelo de evaporação (de combustível): resfriamento pela vaporização da gasolina no carburador
Gelo de borboleta (throttle ice): gelo na restrição da borboleta pela queda de pressão e temperatura
Supercharger: compressor acionado MECANICAMENTE pelo motor; comprime a MISTURA após o carburador

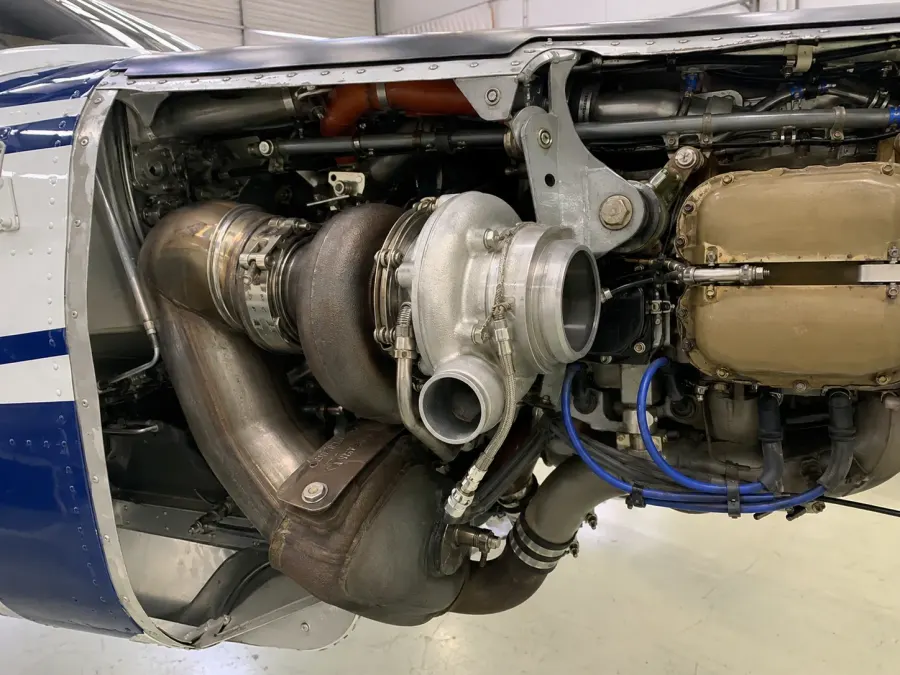

Turbocharger (turboalimentador): compressor acionado por TURBINA movida pelos GASES DE ESCAPE; comprime o AR de admissão
Waste gate: válvula que desvia gases de escape da turbina do turbo, controlando a compressão
Altitude crítica: altitude máxima em que o turbo ainda mantém a potência nominal do motor
Pressão de admissão (manifold pressure): pressão absoluta no coletor de admissão, em polegadas de Hg
Recuperação de impacto (ram recovery): duto de entrada recuperando pressão pela velocidade do ar
Camisa de aquecimento (heater muff/shroud): envoltório no escapamento que aquece ar para cabine ou carburador
Bocal de escapamento convergente: acelera os gases e aumenta o empuxo na turbina
Reversor de empuxo (thrust reverser): desvia os gases/fluxo do fan para frente, ajudando a frear
Supressor de ruído: geometria que mistura mais rápido o jato quente com o ar ambiente, reduzindo ruído

Glossário português–inglês

Português	Inglês técnico
Admissão	Induction / air intake
Escapamento	Exhaust
Superalimentação	Supercharging
Reversor de empuxo	Thrust reverser
Supressor de ruído	Noise suppressor
Mistura ar-combustível	Air-fuel mixture
Densidade do ar	Air density
Tomada de ar	Air intake
Filtro de ar	Air filter
Fluxo de ar	Airflow
Potência	Power
Dutos de admissão	Intake ducts
Cotovelos	Elbows
Carburador	Carburetor
Injeção	Fuel injection
Braçadeiras	Clamps
Ar falso	Unmetered (false) air
Mistura pobre	Lean mixture
Válvula de ar alternativo	Alternate air valve
Capota	Cowling
Diferença de pressão	Pressure differential
Aquecimento do carburador	Carburetor heat
Camisa metálica	Metal muff / shroud
Gelo	Ice
Ar quente	Hot air
Densidade	Density
Coletor de admissão	Intake manifold
Mistura	Mixture
Cilindros	Cylinders
Vazamento	Leak
Supercharger	Supercharger
Soprador	Blower
Engrenagens	Gears
Eixo	Shaft
Turbocharger	Turbocharger
Gases de escape	Exhaust gases
Turbina	Turbine
Compressor	Compressor
Waste gate	Waste gate
Gás de escape	Exhaust gas
Pressão de admissão	Manifold pressure
Controlador de densidade	Density controller
Intercooler	Intercooler
Ar comprimido	Compressed air
Detonação	Detonation
Duto de entrada	Inlet duct
Pressão de impacto	Ram pressure
Recuperação de impacto	Ram recovery
Divergente	Divergent
Proteções da entrada	Inlet protection
Tela anti-FOD	Anti-FOD screen
FOD	FOD (foreign object damage)
Anti-gelo	Anti-ice
Ar sangrado	Bleed air
Separador inercial	Inertial separator
Coletor de escapamento	Exhaust manifold
Aço inoxidável	Stainless steel
Gases	Gases
Dilatação térmica	Thermal expansion
Juntas deslizantes	Slip joints
Flanges	Flanges
Dilatação	Expansion
Trinca	Crack
Camisa de aquecimento	Heater muff
Ar de impacto	Ram air
Tubo de escape	Exhaust pipe
Cabine	Cabin
Carb heat	Carburetor heat
CO (monóxido de carbono)	CO (carbon monoxide)
Duto de escape	Exhaust duct
Cone de cauda	Tail cone
Bocal convergente	Convergent nozzle
Empuxo	Thrust
Cascata	Cascade
Fluxo do fan	Fan flow
Concha	Clamshell / bucket
Lóbulos	Lobes
Serrilhas (chevrons)	Serrations (chevrons)
Ruído	Noise
Filtro	Filter
Gelo no carburador	Carburetor ice
Borboleta	Throttle butterfly
Hélice de passo fixo	Fixed-pitch propeller
Monóxido de carbono (CO)	Carbon monoxide (CO)
Vazamento de escape	Exhaust leak

Questões comentadas de Admissão e Escapamento

Cinco questões escolhidas entre as que mais caem, com gabarito comentado. As outras 42 do banco ficam dentro da plataforma.

1. Em relação ao consumo de energia, o supercharger:

Consome potência do eixo do motor para acionar o seu compressor
Não consome energia, pois é movido pelos gases de escape do motor
Gera energia extra que é somada à potência de saída do motor
Consome combustível diretamente da linha de injeção do motor

Gabarito: alternativa A — Consome potência do eixo do motor para acionar o seu compressor

O supercharger é engrenado ao eixo de manivelas: paga potência do próprio motor; o turbo, ao contrário, usa a energia dos gases de escape.

⚠️ Pegadinha de prova: SUPER custa potência do eixo; TURBO recupera energia 'grátis' do escape.

2. Reparar um tubo de escapamento com material galvanizado é proibido porque:

O zinco aumenta a condução de calor e funde o tubo de escape em voo
O zinco bloqueia a passagem dos gases e cria sobrepressão no sistema
O zinco enriquece a mistura ar/combustível ao contaminar a admissão
O zinco contamina o aço a quente e fragiliza o material do tubo

Gabarito: alternativa D — O zinco contamina o aço a quente e fragiliza o material do tubo

A altas temperaturas o zinco da galvanização penetra e fragiliza o aço (embrittlement); reparos de escapamento só conforme manual.

⚠️ Pegadinha de prova: nada de galvanizado/zinco no escapamento — fragiliza o aço.

3. No sistema de superalimentação do tipo turbocompressor (turbocharger), a ventoinha/turbina é acionada:

Pelos gases de escapamento do próprio motor
Diretamente pelo eixo de manivelas do motor
Por um motor elétrico independente do motor
Pela pressão de óleo da bomba do motor

Gabarito: alternativa A — Pelos gases de escapamento do próprio motor

No turbocompressor, os gases de escape movem a turbina, que gira o compressor e sobrealimenta a admissão; o supercharger MECÂNICO é que é movido pelo eixo.

⚠️ Pegadinha de prova: turbocompressor = movido pelos GASES DE ESCAPE.

4. O uso indevido do ar quente (carburetor heat) na admissão causa:

Ganho de octanagem por queda da densidade do ar
Congelamento do óleo por queda da densidade do ar
Aumento do empuxo por queda da densidade do ar
Perda de potência por queda da densidade do ar

Gabarito: alternativa D — Perda de potência por queda da densidade do ar

Ar quente é menos denso → menos massa de ar/oxigênio por ciclo → menos potência. Por isso o ar quente é usado de forma controlada.

⚠️ Pegadinha de prova: Ar quente 'resolve gelo' mas 'rouba potência' — é sempre um trade-off.

5. O venturi (estreitamento) do carburador serve para:

acelerar o ar e criar a baixa pressão que succiona o combustível
aumentar a pressão do óleo que circula entre as partes móveis do motor
filtrar as partículas do ar que entram pela tomada de admissão do motor
aquecer a mistura admitida que segue para a câmara de combustão do motor

Gabarito: alternativa A — acelerar o ar e criar a baixa pressão que succiona o combustível

No venturi o ar acelera e a pressão cai (Bernoulli), puxando o combustível para a corrente de ar.
