Sistema de Partida na prova da ANAC: o que cai e 5 questões

Q: Como regra, as escovas do motor de partida devem ser substituídas quando estiverem desgastadas em:

Aproximadamente metade do seu comprimento original. A regra prática troca as escovas ao atingirem cerca de metade do comprimento original. ⚠️ Pegadinha de prova: escovas → trocar em ~METADE do comprimento original.

Q: Qual arranque de motor alternativo provê acionamento instantâneo e contínuo assim que é energizado?

O arranque elétrico de engrazamento direto. O elétrico de engrazamento direto engata e gira o motor de forma imediata e contínua enquanto energizado. ⚠️ Pegadinha de prova: acionamento instantâneo e contínuo = ELÉTRICO de engrazamento direto.

Q: O tipo de enrolamento usado no motor de arranque elétrico é:

Em série, que fornece alto torque logo no arranque. O arranque usa enrolamento em série, que entrega alto torque no instante da partida. ⚠️ Pegadinha de prova: enrolamento do arranque = SÉRIE (alto torque inicial).

O que cai na prova

Na prova, é tema certo em questões sobre qual partida é mais usada em cada tipo de motor, função do starter-generator, fonte de ar da partida pneumática, sequência correta de partida da turbina, definição de partida quente x pendurada x úmida, função da embreagem de roda livre (overrunning clutch) e por que respeitar o ciclo de trabalho do starter. Na oficina, aparece em toda inspeção de motor de partida, escovas, embreagem, baterias, GPU e nas panes de não-partida.

Conceito central

Nenhum motor pega sozinho: é preciso uma energia EXTERNA para girar o conjunto até uma rotação mínima em que a combustão se torne autossustentável. No motor alternativo, o starter precisa apenas vencer a compressão e dar as primeiras explosões. Na turbina, o starter tem de acelerar o compressor (N2/N1) até haver fluxo de ar suficiente para a câmara queimar de forma estável — e só então o combustível e a ignição entram em cena. O ponto crítico é a velocidade de AUTOSSUSTENTAÇÃO: abaixo dela o motor não se mantém; ao cruzá-la, o starter é cortado e o motor acelera por conta própria até a marcha lenta.

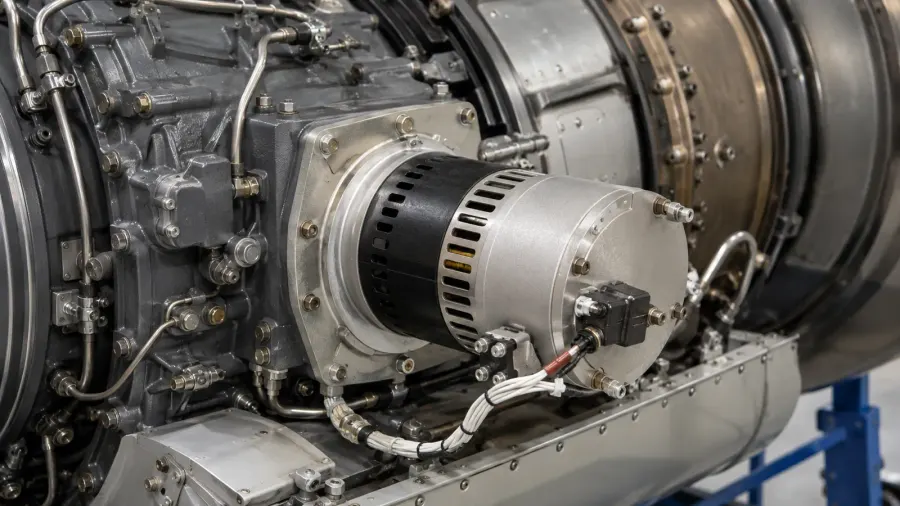

Starter-generator, que funciona como motor de partida e depois como gerador

Na prática, na oficina

O mecânico inspeciona o motor de partida (escovas, comutador, embreagem de roda livre, fixação), confere a fonte de energia (bateria carregada, GPU/APU disponível, pressão de ar para o starter pneumático), respeita os LIMITES de ciclo de trabalho (tempo ligado + tempo de resfriamento) para não queimar o starter, e sabe ler EGT/ITT durante a partida para abortar antes de um superaquecimento. Limites, tempos e procedimentos são SEMPRE os do manual do fabricante.

Indicação de partida pendurada (hung start), com o motor estabilizando abaixo da rotação de marcha lenta

Glossário técnico

Velocidade de autossustentação: rotação a partir da qual o motor se mantém sem ajuda do starter
Partida elétrica direta (direct cranking): starter elétrico que gira diretamente o virabrequim/compressor
Starter por inércia (inertia starter): volante é acelerado primeiro e depois acoplado ao motor (histórico, recip)
Starter-generator: máquina única que dá a partida e DEPOIS funciona como gerador
Air turbine starter (partida pneumática): turbina de ar que gira o motor usando ar comprimido
Fonte de ar de partida: APU, unidade de solo (GPU/ar de solo) ou sangria cruzada de outro motor (cross-bleed)
Embreagem de roda livre (overrunning/sprag clutch): desacopla o starter quando o motor ultrapassa sua velocidade
Ciclo de trabalho (duty cycle): limite de tempo ligado e período de resfriamento entre tentativas
Light-off (ignição da chama): instante em que a câmara de combustão acende e a EGT/ITT começa a subir
Corte do starter (starter cutout): desligamento do starter ao atingir a velocidade de autossustentação
Motoring / ventilação seca: girar o motor com o starter SEM combustível nem ignição (limpar/resfriar)

Glossário português–inglês

Português	Inglês técnico
Velocidade de autossustentação	Self-sustaining speed
Starter (motor de partida)	Starter
Combustão	Combustion
Marcha lenta	Idle
Energia externa	External power
Autossustentação	Self-sustaining
Compressor	Compressor
Motor de partida	Starter motor
Partida elétrica direta	Direct cranking
Virabrequim	Crankshaft
Pinhão	Pinion
Engrenagem	Gear
Solenoide	Solenoid
Relé de partida	Starter relay
Alta corrente	High current
Bateria	Battery
Embreagem de engate	Starter drive clutch
Acoplar	Engage
Desacoplar	Disengage
Fonte de energia	Power source
Unidade de solo (GPU)	Ground power unit (GPU)
Partida por inércia	Inertia starting
Volante	Flywheel
Motor radial	Radial engine
Starter elétrico	Electric starter
N2	N2 (high-pressure spool)
Starter-generator	Starter-generator
Partida	Starting
Gerador	Generator
Turboélice	Turboprop
Jato executivo	Business jet
Air turbine starter	Air turbine starter
Ar comprimido	Compressed air
Turbofan	Turbofan
Relação potência/peso	Power-to-weight ratio
Fonte de ar	Air source
APU	APU (auxiliary power unit)
GPU pneumático	Pneumatic ground unit
Sangria cruzada	Cross-bleed
Válvula de controle da partida	Start control valve (SCV)
Corte da partida	Starter cutout
Embreagem de roda livre	Overrunning clutch
Sprag clutch	Sprag clutch
Starter	Starter
Caixa de acessórios	Accessory gearbox
Bombas	Pumps
Geradores	Generators
Eixo do motor	Engine shaft
Caixa excitadora	Ignition exciter
Ignitor	Igniter
Centelha	Spark
Câmara de combustão	Combustion chamber
Magneto	Magneto
RPM	RPM
N1	N1 (low-pressure spool)
EGT	EGT (exhaust gas temperature)
ITT	ITT (interstage turbine temperature)
Fluxo de combustível	Fuel flow
Chave de partida	Start switch
Controle de combustível	Fuel control
Travas	Interlocks
Cremalheira	Ring gear
Magnetos	Magnetos
Embreagem	Clutch
Ventilação	Motoring / dry crank
Ignição	Ignition
Combustível	Fuel
Light-off	Light-off
Corte do starter	Starter cutout
Partida quente	Hot start
Partida pendurada	Hung start
Partida úmida	Wet start
Ciclo de trabalho	Duty cycle

Questões comentadas de Sistema de Partida

Cinco questões escolhidas entre as que mais caem, com gabarito comentado. As outras 94 do banco ficam dentro da plataforma.

1. Em uma turbina, dar partida com bateria fraca em vez de usar uma GPU é arriscado porque:

A bateria fraca acelera demais o motor e pode causar uma sobrevelocidade
A GPU não consegue fornecer energia suficiente para acionar o air starter
A bateria fraca dispensa o respeito ao ciclo de trabalho do starter do motor
A partida lenta por falta de energia favorece a partida quente (hot start)

Gabarito: alternativa D — A partida lenta por falta de energia favorece a partida quente (hot start)

Energia insuficiente faz a partida ficar lenta, e partida lenta acumula calor: favorece a partida quente. Prefere-se a GPU à bateria fraca.

⚠️ Pegadinha de prova: partida lenta (bateria fraca) → tende a HOT START. Use GPU.

2. Durante a partida de um motor turbojato, a unidade que efetivamente se move é:

O conjunto compressor-turbina (o rotor do motor), acionado pelo arranque
Apenas a câmara de combustão, que gira em torno do eixo central do motor
Somente as palhetas do estator, fixas à carcaça externa do motor
Unicamente a hélice de baixa pressão acoplada à seção fria do motor

Gabarito: alternativa A — O conjunto compressor-turbina (o rotor do motor), acionado pelo arranque

O arranque gira o rotor (compressor-turbina); a combustão e o estator não giram para dar a partida.

⚠️ Pegadinha de prova: na partida do jato quem gira é o COMPRESSOR-TURBINA (o rotor).

3. Como regra, as escovas do motor de partida devem ser substituídas quando estiverem desgastadas em:

Cerca de um décimo do seu comprimento original
Aproximadamente metade do seu comprimento original
Praticamente todo o seu comprimento original
Apenas um quinto do seu comprimento original

Gabarito: alternativa B — Aproximadamente metade do seu comprimento original

A regra prática troca as escovas ao atingirem cerca de metade do comprimento original.

⚠️ Pegadinha de prova: escovas → trocar em ~METADE do comprimento original.

4. Qual arranque de motor alternativo provê acionamento instantâneo e contínuo assim que é energizado?

O arranque de inércia manual acionado por volante
O arranque elétrico de engrazamento direto
O arranque de inércia combinado manual-elétrico
O arranque pneumático por turbina de ar

Gabarito: alternativa B — O arranque elétrico de engrazamento direto

O elétrico de engrazamento direto engata e gira o motor de forma imediata e contínua enquanto energizado.

⚠️ Pegadinha de prova: acionamento instantâneo e contínuo = ELÉTRICO de engrazamento direto.

5. O tipo de enrolamento usado no motor de arranque elétrico é:

Em paralelo (shunt), de rotação praticamente constante
Composto de longa derivação, sem torque no início do giro
Em série, que fornece alto torque logo no arranque
De ímãs permanentes, sem campo enrolado no estator

Gabarito: alternativa C — Em série, que fornece alto torque logo no arranque

O arranque usa enrolamento em série, que entrega alto torque no instante da partida.

⚠️ Pegadinha de prova: enrolamento do arranque = SÉRIE (alto torque inicial).

Dentro da plataforma (área do aluno): a aula completa em cards, flashcards de recordação rápida, revisão espaçada, caderno de erros automático e as outras 94 questões de Sistema de Partida — tudo com seu progresso salvo.
