Lubrificação e Refrigeração na prova da ANAC

Entender o sistema de lubrificação e arrefecimento do motor aeronáutico, com foco nas funções do óleo, aditivos, tipos de atrito, viscosidade, classificação SAE/Saybolt, cárter seco, bombas, filtros, radiadores e controle térmico. Ao final, o aluno deve conseguir resolver questões de prova e explicar por que o óleo é vital para a vida útil do motor.

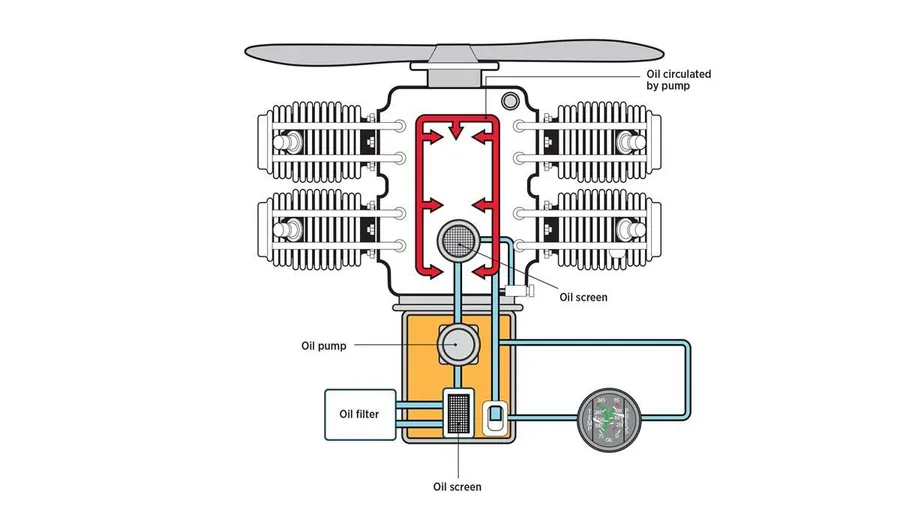

Diagrama do sistema de lubrificação de cárter úmido de um motor aeronáutico
Diagrama do sistema de lubrificação de cárter úmido de um motor aeronáutico

O que cai na prova

Aparece em motores alternativos e motores a reação: tanque de óleo, bomba de pressão, bomba de sucção/recuperação, filtros, válvula de alívio, válvula By-Pass, radiador de óleo, trocador óleo-combustível, linhas, medidores de pressão/temperatura/quantidade, bicos de lubrificação e regiões críticas como pistões, cilindros, bielas, virabrequim, rolamentos e engrenagens.

Conceito central

Lubrificação é o uso de um lubrificante para reduzir atrito e desgaste entre partes móveis. Em lubrificação fluida, uma película de óleo separa as superfícies e evita contato metal com metal. O óleo também absorve calor, transporta contaminantes ao filtro, ajuda na vedação entre pistão e cilindro, protege contra corrosão e amortece cargas de choque.

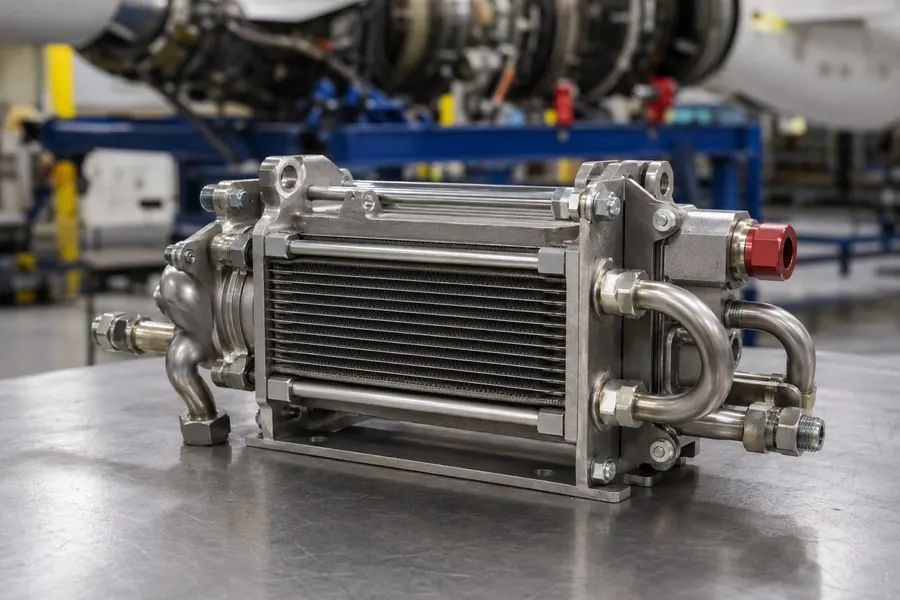

Trocador de calor combustível-óleo, que resfria o óleo do motor aquecendo o combustível
Trocador de calor combustível-óleo, que resfria o óleo do motor aquecendo o combustível

Na prática, na oficina

Na manutenção, o técnico deve verificar nível, vazamentos, pressão, temperatura, contaminação, limalha, condição do filtro, drenagem, linhas, radiador, válvulas e funcionamento do sistema. Qualquer pressão ou temperatura fora do limite exige consulta ao manual aplicável e investigação técnica antes de liberar o motor.

Questões comentadas de Lubrificação e Refrigeração

Cinco questões escolhidas entre as que mais caem, com gabarito comentado. As outras 75 do banco ficam dentro da plataforma.

1. A válvula de alívio de pressão de óleo (oil pressure relief valve) tem a função de:
  1. Limitar a pressão do óleo a um valor pré-determinado
  2. Elevar a pressão do óleo a um valor acima do normal
  3. Aumentar a viscosidade do óleo a um valor pré-determinado
  4. Resfriar o combustível a um valor pré-determinado
Gabarito: alternativa A — Limitar a pressão do óleo a um valor pré-determinado

A válvula de alívio limita a pressão máxima do óleo, protegendo o sistema; a pressão precisa ser suficiente para lubrificar bem em altas rotações e potências.

⚠️ Pegadinha de prova: Alívio LIMITA o máximo — não é quem cria a pressão (isso é a bomba).

2. Qual é o tipo de sistema de lubrificação mais comum em motores a explosão de aeronaves?
  1. Sistema do tipo só por gravidade, sem bomba e sem pressão
  2. Sistema do tipo cárter úmido (wet sump) sob pressão
  3. Sistema do tipo só por névoa de óleo, sem bomba e sem pressão
  4. Sistema do tipo cárter seco (dry sump) sob pressão
Gabarito: alternativa D — Sistema do tipo cárter seco (dry sump) sob pressão

Em motores aeronáuticos, predomina o cárter seco sob pressão: óleo em tanque externo, bomba de pressão e bomba de retorno (scavenge).

⚠️ Pegadinha de prova: Aviação = cárter seco (dry sump) é o mais comum (diferente de muitos carros, que usam cárter úmido).

3. Girar o parafuso de ajuste da válvula de alívio de óleo no sentido horário resulta em:
  1. Redução da pressão do óleo
  2. Aumento da pressão do óleo
  3. Aumento da temperatura
  4. Corte do fluxo de óleo
Gabarito: alternativa B — Aumento da pressão do óleo

Apertar o parafuso (horário) comprime mais a mola da válvula, exigindo pressão maior para abri-la — logo, a pressão regulada sobe.

⚠️ Pegadinha de prova: Horário = aperta a mola = mais pressão. Anti-horário = alivia = menos pressão.

4. Por que os motores a reação (jato/turbina) têm menos problemas de lubrificação cíclica do que os motores alternativos?
  1. Porque giram muito devagar e por isso quase não geram atrito entre as suas peças internas
  2. Porque não possuem movimento alternativo e operam apoiados em rolamentos (bearings)
  3. Porque não esquentam durante a operação, mantendo o óleo sempre frio
  4. Porque não usam óleo lubrificante, apenas graxa nos pontos de apoio
Gabarito: alternativa B — Porque não possuem movimento alternativo e operam apoiados em rolamentos (bearings)

Sem pistões em vaivém (movimento alternativo), o motor a reação tem cargas mais constantes e gira sobre rolamentos, simplificando a lubrificação.

⚠️ Pegadinha de prova: Turbina = movimento rotativo contínuo sobre rolamentos; alternativo = vaivém com cargas cíclicas (mais exigente).

5. No sistema de cárter seco, além da bomba de pressão, existe a bomba de recuperação (sucção) para:
  1. retornar o óleo do motor ao tanque externo, devolvendo-o ao circuito
  2. produzir a centelha de alta tensão, inflamando a mistura na câmara de combustão
  3. comprimir o ar de admissão, elevando a sua pressão antes da entrada nos cilindros
  4. filtrar o combustível do tanque, retendo as impurezas antes da entrada no carburador
Gabarito: alternativa A — retornar o óleo do motor ao tanque externo, devolvendo-o ao circuito

A bomba de pressão envia o óleo; a de recuperação devolve o óleo ao tanque no cárter seco.
