Hélices na prova da ANAC (GMP): o que cai e 5 questões

O que cai na prova

Na prova, é tema certo em: diferença entre passo geométrico e passo efetivo e o conceito de deslizamento (slip); por que a pá é torcida; como o governador mantém RPM constante (sub-rotação, on-speed, sobre-rotação); o que é embandeiramento e para que serve; o que é reversão e as faixas beta/alfa do turboélice; e inspeção/balanceamento (estático x dinâmico) e parada súbita. Na oficina, aparece em toda inspeção de pás, alinhamento de pás (track), spinner, cubo, governador e na resposta a choque de hélice.

Conceito central

A hélice é um AEROFÓLIO GIRANTE: cada pá é uma asa que, ao girar, gera 'sustentação' voltada para a frente — essa força é a TRAÇÃO. Como a velocidade da pá cresce da raiz para a ponta, a pá é TORCIDA (washout) para manter um ângulo de ataque útil ao longo de todo o comprimento. A tração depende do ÂNGULO DE ATAQUE da pá, que é o ângulo da pá menos o ângulo de avanço (que vem da velocidade do avião). No passo fixo, o projetista escolhe UM compromisso; na hélice de velocidade constante, um GOVERNADOR varia o ângulo da pá para manter a rotação (RPM) escolhida, aproveitando a melhor eficiência em cada fase do voo.

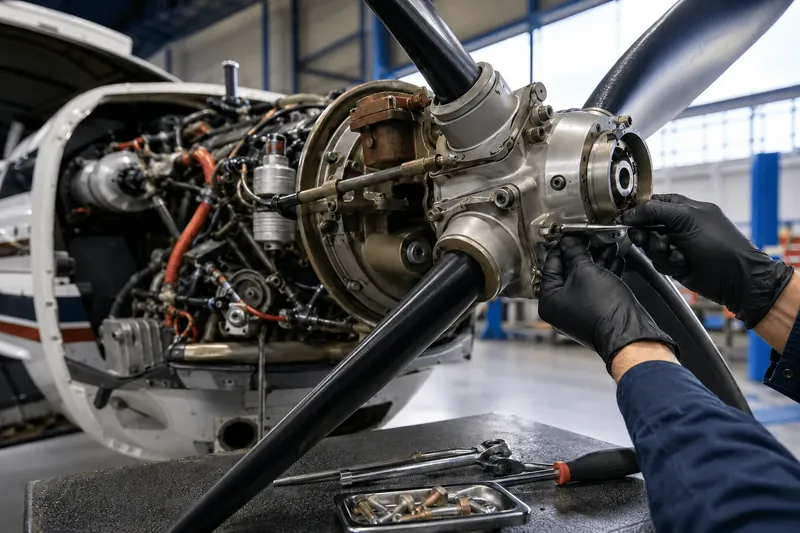

Governador de hélice de passo variável, que controla o passo da pá

Na prática, na oficina

O mecânico inspeciona as pás procurando mossas, entalhes, trincas, erosão e corrosão (que viram concentradores de tensão), verifica o alinhamento de pás (track), o aperto e a segurança do cubo, o nível e vazamento de óleo nas hélices hidráulicas, e o funcionamento do governador e do embandeiramento. Mossas e arranhões só podem ser 'dressados' (suavizados) DENTRO dos limites do manual; pá empenada NÃO se desempena no campo. Após qualquer choque de hélice (sudden stoppage), faz-se a inspeção de parada súbita do motor conforme o fabricante. Limites, torques e reparos são SEMPRE os do manual aplicável.

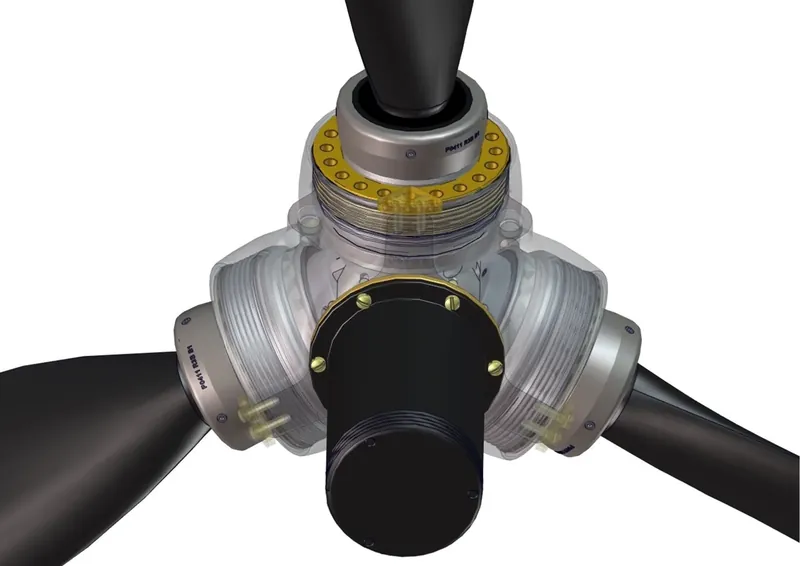

Cubo de hélice com o mecanismo interno de mudança de passo da pá

Glossário técnico

Ângulo da pá (blade angle): ângulo entre a corda da pá e o plano de rotação, medido numa estação de referência (geralmente 75%)
Ângulo de ataque (AOA): ângulo entre a corda da pá e o vento relativo resultante; é o que de fato gera tração
Passo geométrico: distância teórica que a hélice 'avançaria' em uma volta, sem deslizamento
Passo efetivo: distância que a hélice realmente avança em uma volta
Deslizamento (slip): diferença entre passo geométrico e passo efetivo
Torção (washout): a pá tem ângulo maior na raiz e menor na ponta, porque a ponta é mais rápida
Passo fixo: ângulo da pá imutável; eficiente só numa condição de voo
Velocidade constante (constant-speed): o governador varia o ângulo da pá para manter a RPM escolhida
Governador: bomba/válvula que controla a pressão de óleo para a hélice conforme a RPM
Contrapesos do governador (flyweights): sentem a RPM por força centrífuga e movem a válvula piloto
Mola de regulagem (speeder spring): opõe-se aos contrapesos; o piloto a tensiona com o controle de hélice
Embandeiramento (feathering): girar a pá para ~90° (alinhada ao vento) para reduzir o arrasto com o motor parado
Reversão: ângulo de pá NEGATIVO para gerar tração para trás (frenagem/manobra no solo)
Faixa beta: controle direto do ângulo da pá no solo (marcha lenta de solo até o reverso), no turboélice
Faixa alfa: em voo, o governador controla a hélice (modo de velocidade constante)
Força centrífuga: puxa a pá para fora do cubo e cresce com o QUADRADO da rotação (RPM); é a maior carga estrutural da pá em rotação alta
Flutter: vibração aeroelástica (torção + flexão) da pá que, sem controle, acelera a fadiga e pode levar à falha
Velocidade da ponta (tip speed): a ponta gira muito mais rápido que a raiz; perto de Mach 0,85–1,0 formam-se ondas de choque, com salto de arrasto, ruído e vibração — por isso o projeto LIMITA diâmetro e RPM
Eficiência da hélice: fração da potência do eixo que vira tração útil; numa hélice bem projetada fica em torno de 80% (o resto se perde em arrasto, turbulência e deslizamento) — nunca 100%
Manetes de cabine: potência (throttle), hélice (RPM — a 'azul') e mistura; a manete de hélice tensiona a mola de regulagem do governador, definindo a RPM que ele mantém
Laminação: pá de madeira feita de 5 a 9+ lâminas coladas e prensadas (não é maciça); dilui defeitos e evita empenamento
Bétula (birch): madeira mais tradicional das pás, escolhida seca e sem defeitos/nós
Tira metálica (leading-edge strip): monel, latão ou aço inox no bordo de ataque da pá de madeira; protege da abrasão e do FOD e abriga os furos de drenagem
Furos de drenagem: pequenos furos na tira metálica PERTO DA PONTA, por onde escoa a umidade lançada pela força centrífuga
Cones de bronze/aço: no eixo estriado, bronze na frente e aço atrás, centralizam a hélice antes do aperto da porca de retenção
Alumínio monobloco: pá metálica de passo fixo forjada de uma única peça; permite seções mais finas e melhor aerodinâmica
Anodização: tratamento de superfície do alumínio que forma barreira anticorrosão (não é só estética)
Código estampado (McCauley): identificação exigida por norma; nos quatro dígitos finais, diâmetro (dois primeiros) e passo (dois últimos) em polegadas
Compósito: fibra de carbono/vidro sobre núcleo leve em matriz epóxi; leve e com alta resistência à fadiga
Capa de erosão: proteção de níquel ou poliuretano no bordo de ataque da pá de compósito
Eixo estriado / cônico / flangeado: as três formas de montar a hélice no motor (ranhurado com cones; cônico com chaveta; aparafusado à flange)

Glossário português–inglês

Português	Inglês técnico
Hélice	Propeller
Tração / empuxo	Thrust
Pá	Blade
Cubo	Hub
Pá da hélice	Propeller blade
Aerofólio	Airfoil
Ângulo de ataque	Angle of attack
Ângulo da pá	Blade angle
Passo geométrico	Geometric pitch
Passo efetivo	Effective pitch
Deslizamento	Slip
Estação da pá	Blade station
Passo fixo	Fixed pitch
Velocidade constante	Constant speed
Embandeiramento	Feathering
Reversão	Reversing
Governador	Governor
Contrapesos	Flyweights
Válvula piloto	Pilot valve
Mola de regulagem	Speeder spring
Sub-rotação	Underspeed
Sobre-rotação	Overspeed
Faixa beta	Beta range
Faixa alfa	Alpha range
Marcha lenta de solo	Ground idle
Reverso	Reverse
Força centrífuga	Centrifugal force
Flexão	Bending
Flutter (aeroelástico)	Flutter
Velocidade da ponta	Tip speed
Onda de choque	Shock wave
Eficiência	Efficiency
Manete de potência	Throttle
Manete de hélice	Propeller control
Manete de mistura	Mixture control
Rotação (RPM)	RPM
Trinca	Crack
Mossa / entalhe	Nick
Erosão	Erosion
Alinhamento de pás (track)	Blade tracking
Balanceamento estático	Static balance
Balanceamento dinâmico	Dynamic balance
Parada súbita	Sudden stoppage
Choque de hélice	Propeller strike
Vibração	Vibration
Zona de perigo	Danger zone

Questões comentadas de Hélices

Cinco questões escolhidas entre as que mais caem, com gabarito comentado. As outras 35 do banco ficam dentro da plataforma.

1. Se a RPM sobe acima da selecionada (sobre-rotação), o governador comanda a pá para:

Menor ângulo, aliviando a carga e deixando a RPM subir ainda mais
O batente de baixo passo, soltando totalmente a rotação do motor
Embandeiramento imediato, alinhando a pá com o vento relativo em voo
Maior ângulo, aumentando a carga e freando a RPM de volta ao normal

Gabarito: alternativa D — Maior ângulo, aumentando a carga e freando a RPM de volta ao normal

RPM acima da selecionada: contrapesos abrem, o óleo aumenta o ângulo da pá, a pá 'pesa' mais e freia a RPM de volta.

⚠️ Pegadinha de prova: RPM subiu → MAIS ângulo de pá (não menos).

2. Após um choque de hélice (prop strike / parada súbita), o procedimento obrigatório é:

Lixar a marca da pá e devolver a aeronave imediatamente ao serviço
Trocar apenas o spinner danificado e seguir com a operação normal
Fazer a inspeção de parada súbita do motor, conforme o fabricante
Repintar a ponta da pá afetada e registrar como serviço estético

Gabarito: alternativa C — Fazer a inspeção de parada súbita do motor, conforme o fabricante

O impacto pode torcer o virabrequim e danificar engrenagens; por isso a inspeção de parada súbita do motor é obrigatória, não basta olhar a pá.

⚠️ Pegadinha de prova: choque de hélice inspeciona o MOTOR (parada súbita), não só a pá.

3. O deslizamento (slip) de uma hélice corresponde a:

A distância real que a hélice efetivamente avança no ar em uma volta
O ângulo formado entre a corda da pá e o vento relativo resultante
A diferença entre o passo geométrico (teórico) e o passo efetivo (real)
A razão entre a rotação do motor e a rotação de saída do redutor

Gabarito: alternativa C — A diferença entre o passo geométrico (teórico) e o passo efetivo (real)

Passo geométrico é o avanço teórico em uma volta; o efetivo é o avanço real. A diferença entre eles é o deslizamento (slip).

⚠️ Pegadinha de prova: slip é a diferença geométrico − efetivo, não o avanço real em si.

4. Embandeirar (feather) a hélice é levar a pá a aproximadamente 90° com o objetivo de:

Gerar a tração máxima durante a corrida de decolagem da aeronave
Reduzir ao mínimo o arrasto da hélice com o motor parado em voo
Frear a aeronave no solo, com a pá em um ângulo bastante negativo
Elevar a RPM ao máximo em cruzeiro mesmo com o motor já parado

Gabarito: alternativa B — Reduzir ao mínimo o arrasto da hélice com o motor parado em voo

A pá embandeirada (~90°) fica alinhada ao vento, deixa de 'cata-ventar' e reduz ao mínimo o arrasto do motor parado.

⚠️ Pegadinha de prova: feather serve para reduzir ARRASTO (motor morto), não para gerar tração.

5. No turboélice, as faixas beta e alfa correspondem, respectivamente, a:

Controle automático da pá em voo e controle direto da pá no solo
Controle direto do ângulo da pá no solo e velocidade constante em voo
Modo de embandeiramento da pá e modo de reversão da pá, ambos no solo
Baixo passo travado e alto passo travado durante o voo de cruzeiro

Gabarito: alternativa B — Controle direto do ângulo da pá no solo e velocidade constante em voo

Beta é o controle direto do ângulo da pá no solo (até o reverso); alfa é a velocidade constante em voo, com o governador no comando.

⚠️ Pegadinha de prova: Beta no chão, Alfa no ar.
